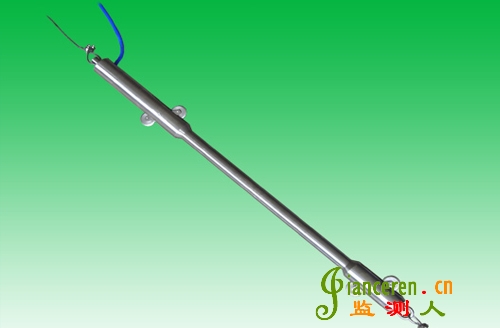

固定式测斜仪HC-X366

时间:2011-04-28 11:47来源: 作者:上海华测创时检测技术 点击:

固定式测斜仪广泛适用于测量土石坝、面板坝、边坡、路基、基坑、岩体滑坡等结构物的水平位移、垂直沉降及滑坡,该仪器配合测斜管可反复使用,并可方便实现倾斜测量的自动化。固定式测斜仪采用的是耐冲击型倾斜传感器,可靠性好稳定时间快,安装附件少组装方便。

固定式测斜仪HC-X366

固定式测斜仪广泛适用于测量土石坝、面板坝、边坡、路基、基坑、岩体滑坡等结构物的水平位移、垂直沉降及滑坡,该仪器配合测斜管可反复使用,并可方便实现倾斜测量的自动化。固定式测斜仪采用的是耐冲击型倾斜传感器,可靠性好稳定时间快,安装附件少组装方便。固定式测斜仪具有智能识别功能。

规格及主要技术参数



规格代号

GN-1B

    测杆直径:       mm

25/38

      测杆轮距:       mm

500

    单孔测点:

112

    测量范围:      °

±15

    灵敏度:

9

    工程最小读数:  mm/500mm/F

±0.02

测量精度:    F.S

±0.1%

耐水压:    MPa

1

绝缘电阻:      MΩ

50



3.计算方法

固定式测斜仪的一般计算公式:

    Si = Li ×Sin(a + b×Fi + c×Fi2 + d×Fi3)

式中: Si — 被测结构物在第i点与铅垂线(水平线)的倾斜变形量,单位为mm

     Li — 第i支固定测斜仪两轮距间的标距,单位为mm

  Fi — 第i支固定测斜仪的实时测量值,单位为F

     abcd  — 第i支测斜仪的标定系数。
