HC-1207系列智能型荷载计

时间:2011-04-28 11:11来源: 作者:上海华测创时检测技术 点击:

在经过热处理的高强度合金钢圆柱筒内安装有3-6个高精度振弦传感器。适用于不同场合下加载力的测量或监测。

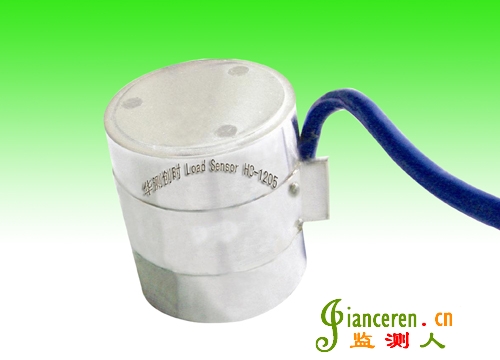

HC-1207系列智能型荷载计
    在经过热处理的高强度合金钢圆柱筒内安装有3-6个高精度振弦传感器。适用于不同场合下加载力的测量或监测。
型号
量程
分辨率
温度范围
外型尺寸mm
直径
HC-1207
200KN
0.1KN



-20℃~80℃
46
90
500KN
0.1KN
72
90
1000KN
1KN
100
90
2000KN
1KN
150
120
4000KN
1KN
200
130
5000KN
1KN
220
130
8000KN
1KN
280
130
计算方法

荷载计的一般计算公式:


            Pm = k


      k 荷载计的测量灵敏度,单位为KN/F

     F 荷载计实时测量值相对于基准值的变化量,单位为F

       b 荷载计的温度修正系数,单位为KN/℃;

  T 荷载计温度实时测量值相对于基准值的变化量,单位为℃;

  F 荷载计的实时测量值,单位为F

       F0 荷载计的测量基准值,单位为F

         T — 温度的实时测量值,单位为℃;

       T0 — 温度的测量基准值,单位为℃。

VWL型振弦式荷载计的敏感测量元件,其与测力弹性钢体的材料线膨胀系数极为接近,试验所得其温度修正系数b甚小,由此一般计算可用下列公式:

σ= kF


注:频率模数F=Hz2×10-3


式中:  Pm 荷载计测量的荷载量,单位为kN(千牛)
F + bT = k (F - F0) + b (T - T0)
