HC-1205锚索计

时间:2011-04-28 10:53来源: 作者:上海华测创时检测技术 点击:

HC型振弦式锚索测力计适用于长期监测水工结构物及其它混凝土结构物、岩石边坡、桥梁等预应力的锚固状态,并可同步测量埋设点的温度。

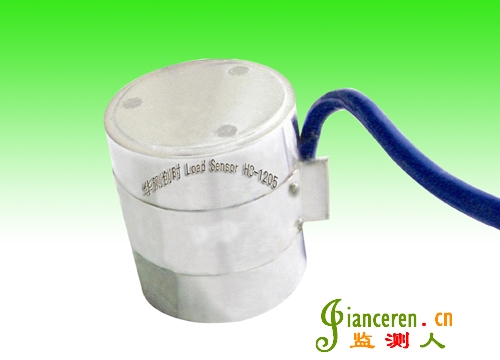

HC-1205锚索计



HC型振弦式锚索测力计适用于长期监测水工结构物及其它混凝土结构物、岩石边坡、桥梁等预应力的锚固状态,并可同步测量埋设点的温度。振弦式锚索测力计的敏感测量元件,其与测力钢套的材料线膨胀系数极为接近,经试验温度修正系数甚小,使用中不需要温度修正。

传感器优势

1、有自动生成的全球唯一编号,同时内置电子标签(包含产品规格、型号、参数、生产日期等信息),用户还可根据传感器的安装位置自行设置自编号(如具体安装位置)等内容,方便用户快捷、准确地识别和定位传感器。

    2、传感器内置1600条数据存储器,自动存储每次所测量的数据,循环记录。在其他载体的数据资料丢失时,可随时从传感器中下载相关纪录,确保原始数据资料的安全。

  3、传感器内置国际先进的计算芯片,自动对所测量的数据进行换算,直接输出监测物理量,无须人工转换。大大降低人工劳动强度。

  4、传感器可自动进行实时温度补偿,提高传感器在不同气候条件下的适应性及监测数据的准确性。

  5、可直接挂接总线,进行组网监测和数据采集。

技术指标:

型号

量程

分辩率

温度范围

外型尺寸(mm)

弦数

外径

孔径

HC-1205

200KN

0.1KN

-2080

46

16

90

3

500KN

0.1KN

100

65

90

3

1000KN

1KN

115

75

90

3

2000KN

1KN

184

120

130

46

4000KN

1KN

248

148

130

46

5000KN

1KN

310

220

130

46

选配件

安装垫板

数据采集

序号

采集方式

所需设备

1

人工数据采集

通用读数仪

2

自动化数据采集

连接处理器挂接系统进行自动化数据采集



3.计算方法
   锚索测力计一般计算公式:

          Pm = k

式中: Pm — 测力计测量出的荷载量,单位为kN (千牛)

      k — 测力计的测量灵敏度,单位为kN /F

    △F — 测力计实时测量值相对于基准值的变化量,单位为F

     b — 测力计的温度修正系数,单位为kN /℃

   △T — 温度实时测量值相对于基准值的变化量,单位为

    F — 测力计实时测量值的平均值,单位为F

    F0 测力计测量基准值的平均值,单位为F

    T — 温度的实时测量值,单位为

    T0 温度的测量基准值,单位为

 VWA型振弦式锚索测力计的敏感测量元件,其与测力钢筒的材料线膨胀系数极为接近,试验所得其温度修正系数b甚小,由此一般计算可用下列公式:

P = k△F

 注:频率模数F=Hz2×10-3

△F + b△T = k(F - F0) + b (T - T0)
