HC-1203振弦式钢筋计

时间:2011-04-28 10:49来源: 作者:上海华测创时检测技术 点击:

适用于长期埋设在水工结构物或其它混凝土结构物内,测量结构物内部的应变量,并可同步测量埋设点的温度。

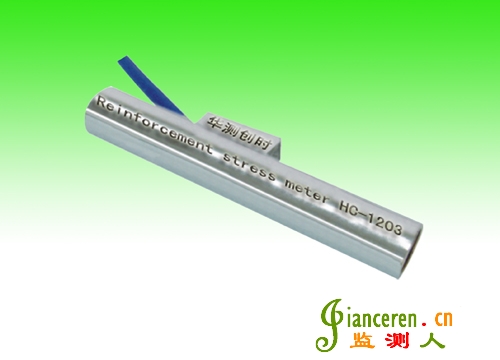

HC-1203振弦式钢筋计

适用于长期埋设在水工结构物或其它混凝土结构物内,测量结构物内部的应变量,并可同步测量埋设点的温度。加装配套附件可组成多向应变计组、无应力计、岩石应变计等测量应变的仪器。大弹模应变计主要用于高仓位混凝土连续浇筑,如地下连续墙、防渗墙、灌注桩等工程场合。振弦式应变计具有智能识别功能。

型号

量程

分辨率

精度

耐水压MPa

外型尺寸m

直径

长度

HC-1203

0300MPa

0.001KN

±0.1%F.S

≥1



140

16

0300MPa

0.001KN

150

18

0300MPa

0.001KN

160

20

0300MPa

0.001KN

170

22

0300MPa

0.001KN

170

24

0300MPa

0.01KN

170

26

0300MPa

0.01KN

170

28

0300MPa

0.01KN

180

30

0300MPa

0.01KN

200

32

0300MPa

0.01KN

300

34

0300MPa

0.01KN

400

36

0300MPa

0.01KN

500

38

0300MPa

0.01KN

可定做

温度范围

-20~80

 计算方法

应变计的一般计算公式:
         εm = kF + bT = k(F - F0)+ (b -α)(T - T0)

式中:εm — 被测结构物的应变量,单位为10-6

    k — 应变计的测量灵敏度,单位为10-6/F

    F — 应变计实时测量值相对于基准值的变化量,单位为F

    T — 温度实时测量值相对于基准值的变化量,单位为

F — 应变计的实时测量值,单位为F

    F0 — 应变计的测量基准值,单位为F

b — 应变计的温度修正系数,单位为10-6/

α— 被测结构物的线膨胀系数,单位为10-6

    T — 温度的实时测量值,单位为

    T0 — 温度的测量基准值,单位为
