HC-161系列无线动态数据分析系统

时间:2011-04-12 09:41来源: 作者:上海华测创时检测技术 点击:

本系统以短距离无线数传技术完成对被测物体振动数据的采集,并以无线通信技术将某个区域多座桥梁的动态数据远程采集到维护与维修桥梁的管理中心,以供相关人员对桥梁的健康状况做出评估,对桥梁的维修与维护进行决策。系统全部采用无线通信方式,能解决检测或监测大型桥

HC-161系列无线动态数据分析系统

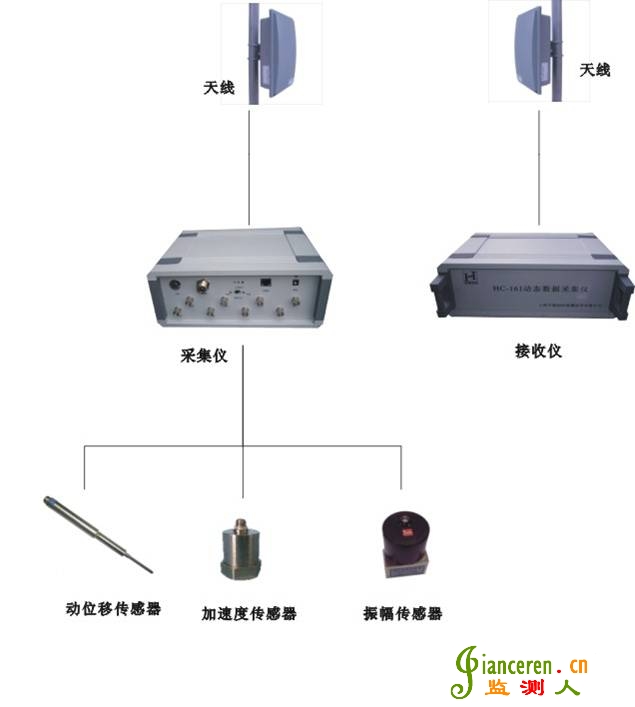

概述:本系统以短距离无线数传技术完成对被测物体振动数据的采集,并以无线通信技术将某个区域多座桥梁的动态数据远程采集到维护与维修桥梁的管理中心,以供相关人员对桥梁的健康状况做出评估,对桥梁的维修与维护进行决策。系统全部采用无线通信方式,能解决检测或监测大型桥梁中布置导线的难题,提高整个测试工作的效率和测试精度,增强适应性,可靠性,稳定性。本系统可以应用于对某地区的多座桥梁健康状况进行无人值守监测,具有一定的开拓性。设备采用的无线数据采集通道具有较强的通用性,对交通运输管理、安全监控,工业监控、环境监测以及国防技术均有相当重要的借鉴价值。
产品优势:
同步采集显示200通道采样频率0.1HZ~100KHZ的数 据、波形通道的AD采样位数是24位,精确度高;各通道同步采样,每个通道独立APC芯片处理独立高精密放大器、增强型处理器,工作速度48mps,与传统模式(各路复用)相比具有避免各道相互串扰、数据真实、精度 高、抗干扰能力强、稳定性好的优点软件积分,与硬件积分相比具有干扰小、精度高、数据真实的优点;放大倍数软件可调,可实现自动远程控制   采集接收仪器高度集成,仪器轻巧易安装维护室外,可在移动中采集、传输数据,传输距离3-5km


技术指标

产品型号 动态单点无线系统 动态无线系统 动态有线系统
采样品频率 0.1Hz~100KHz 0.1Hz~100KHz 0.1Hz~100KHz
Ad采样位数 24位 24位 24位
放大倍数 1~1000倍软件可调 1~1000倍软件可调 1~1000倍软件可调
积分方式 一二次积分软件可调 一二次积分软件可调 一二次积分软件可调
信号输入阻抗 10MΩ40pF 10MΩ40pF 10MΩ40pF
信号输入类型 单端输入、差动输入 单端输入、差动输入 单端输入、差动输入
滤波器阻带衰减 82dB 82dB 82dB
信号满幅度值 ±10V ±10V ±10V
共模仰制 120dB 120dB 120dB
内置偏置校准偏置漂移 0.1ppm/℃ 0.1ppm/℃ 0.1ppm/℃
内置增益校准增益漂移 0.5ppm/℃ 0.5ppm/℃ 0.5ppm/℃
Ad采样分辩率 75nV 75nV 75nV
温度测量精度 ±0.1℃ ±0.1℃ ±0.1℃
动应变测量精度差 ≤0.1%FS ≤0.1%FS ≤0.1%FS
加速度测量精度差 ≤0.1V。s/m ≤0.1V。s/m ≤0.1V。s/m
速度测量精度差 ≤0.1V。s/m ≤0.1V。s/m ≤0.1V。s/m
位移测量精度 0.1%FS±0.01%mm 0.1%FS±0.01%mm 0.1%FS±0.01%mm
系统稳定性误差 ≤0.1%FS ≤0.1%FS ≤0.1%FS
系统温度误差 ≤0.1%FS/10℃ ≤0.1%FS/10℃ ≤0.1%FS/10℃
使用环境温度 -25℃~75℃ -25℃~75℃ -25℃~75℃
存储环境温度 -40℃~125℃ -40℃~125℃ -40℃~125℃
抗震性能 ≤2g ≤2g ≤2g

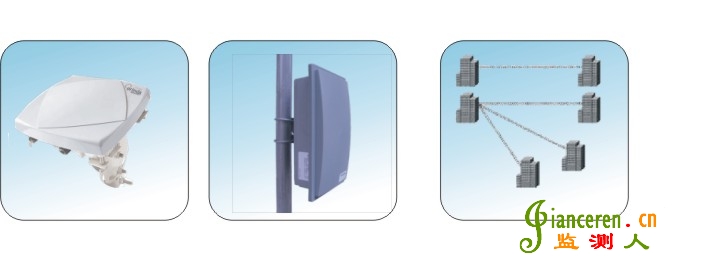

无线通信技术指标 无线网格/每点都是无线 无线网格/每点都是无线 ----------------------
无线传输距离 3-5Km 3-5Km ------------------------
实时传感器个数 200 200 200
控制软件技术指标 波形显示、频谱分析、 数据积分、数据库
信号存储容量 由硬盘的大小决定 由硬盘的大小决定 由硬盘的大小决定
供电方式 220V/内置锂电池 220V/内置锂电池 220V/内置锂电池
工作时间 8小时以上 8小时以上 8小时以上
