活动觇牌

时间:2011-09-12 11:53来源: 作者:四川葛南仪器有限公司 点击:

主要用于水工建筑物、桥梁、码头和滑坡等水平位移观测,可满足坝内精密导线测量的近坝区水平位移监测网等各种场合的测量需要。

GN型活动觇牌
作者:张俊  文章来源:葛南仪器  关键词:活动,觇牌,使用说明,适用于,公司,生产,活动,觇标,其型,

 用 途:主要用于水工建筑物、桥梁、码头和滑坡等水平位移观测,可满足坝内精密导线测量的近坝区水平位移监测网等各种场合的测量需要。
        型 号:GN活动觇牌(觇标)



特  点:活动觇标是被安置在位移标点上,供经纬仪照准,从而在觇标的游标尺上读出位移标点的偏离值。主要特点

传动灵活、隙动差小,可精确到0.1mm。


 规格及主要技术参数

规格代号

GN-1

技术参数

中心轴同轴度误差<0.2mm,

最大测量范围为±50mm

最小读数:0.01mm

量测精度:0.05mm

园水准器格值8’1个、1’1个,水准器置平精度:30″

活动范围0~100mm

产品特点

觇牌图案采用照相排版、腐蚀成形,图案色彩对比鲜明,边缘清晰,对中精度高。备有数种觇牌图案和不同的尺寸规格,可根据需要选用。

        结构及工作原理

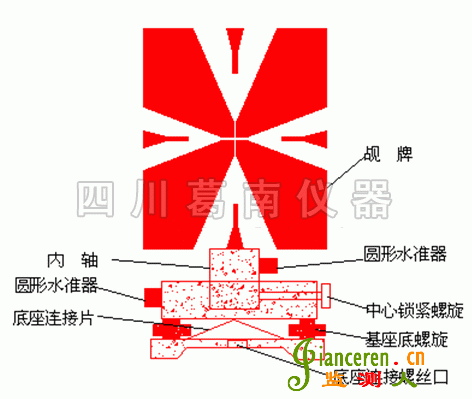

        结构:GN活动觇标由觇牌、水准底座等组成。
