本使用说明仅适用于本公司生产的MCU-32型分布式摸块化自动测量单元。


简介
MCU-32型分布式摸块化自动测量单元(以下简称MCU-32)是一种通用型的测量数据采集设备，可采集用于水电﹑铁路﹑公路﹑矿山﹑国防及建筑工程安全监测领域的各种传感器，可采集的物理量有电压、电流、电阻、电容、频率、开关量、脉冲量等各种有源或无源传感器。MCU-32可单台或多台组网自动采集数据，能适应工程现场气候环境下正常工作，并具有防雨、防雷、抗干扰等性能。主要功能有分布式网络化测量、测量数据存贮、自动间隔测量、计算机通讯、越限报警、测量数据管理、测量成果输出、附设人工比测等。

主要特点如下：
⑴ 开放式结构，摸块化组合，可采集电压、电流、电阻、电容、频率、开关量、脉冲量等物理量，测量精度高，系统稳定可靠，具有较强的抗环境电磁干扰和抗工频干扰的能力。
⑵ 每台MCU-32有四个任意组合的可拆卸测量摸块，用户可根据传感器类型任意定制模块组合，模块不需要进行任何设置，即插即用。
⑶ MCU-32有完善的防雷防静电及瞬变脉冲阻断功能的设计，高压脉冲由阻断电路先行阻止，再由吸收电路安全吸收，确保模块运行安全。传感器安全保护功能，在测量闲置时自动将传感器进线短路并接到系统地线上，确保传感器安全。
⑷ 具有完备的系统自检功能，MCU-32每天会自动检测一次各部件的工作状况，发现故障立即报告。每个摸块上有12个工作状态指示灯，将随时显示电源、测量、收信、发信、各通路的工作状态。
⑸ 内置2400x1600的点阵液晶显示器，汉字显示的采集信息、状态信息以及设置菜单，即便没有说明书也可以通过液晶屏的提示菜单来设定各项参数，以及了解测量结果，并方便调试安装。自动打开的背光使得在夜间或光线较暗的房间仍可以正常操作。
⑹ 低功耗设计，省电功能开启时待机时整机电流<5mA，液晶屏仍能正常显示，各部件仍然在就绪状态，并远程待命。如果电力充足，你完全可以让MCU-32工作在全速状态(省电模式关闭)，打开的背光可以使显示更清晰，远程的命令响应也更快捷。
⑺ MCU-32有多种数据传输方式：RS485传输(远距离加中继)、无线数传电台传输、光缆传输、电话网络传输、公共移动网传输(GPRS/CDMA)等。
⑻ MCU-32具有灵活的采集数据处理方式，可以工作在自报方式、召测方式、单机存贮方式等多种方式的组合，内置4M字节存贮器可以存贮传感器满接时单点7000次的采集数据，并且所有存贮结果均采用文本方式。存贮的数据可通过串口传输至计算机，也可以使用U盘转拷贝至计算机，增加了数据转移的灵活性。
⑼ 简单易操作的系统软件，功能有：在线测量(单次采集，连续采集) 、定时测量(离线) 、越限报警、数据库管理、成果输出(表，图)等，所有界面和菜单均为全中文版。

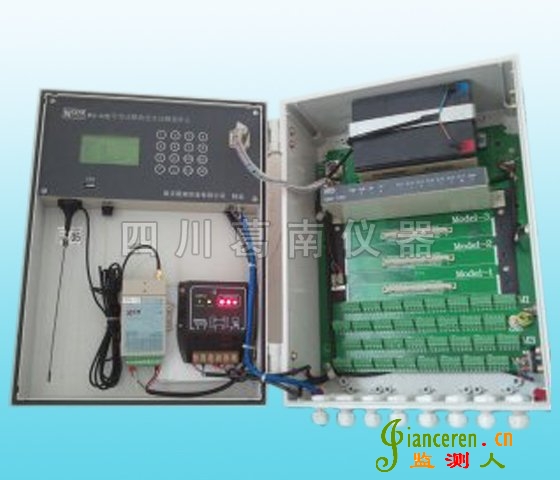

 结构
 外形尺寸：400×300×185 mm
 净重：6Kg
 MCU-32型分布式摸块化自动测量单元由下列几部分组成：

2.3.1测量单元机箱
进口ABS工程塑料机箱，坚固、轻便、美观。
2.3.2内置UPS(后备电源)
提供系统电源供应和管理，当外部电源意外中断仍能维持测量8小时左右。外部电源选交流220V或直流16.5V太阳能电池板。
2.3.3测量模块
四个模块任意拆卸、组合，由上到下依次为模块四到模块一。
2.3.4接线端子
32个5芯的接线端子组合用于接入各种类型的传感器，分四行排列，每行8个，分别对应四个测量模块，由上到下依次为模块一到模块四，每个接线端子左上角标有编号，从“CH01”到“CH32”。
2.3.5主控器
用于MCU各功能现场控制，主控器与各采集模块之间以内部485总线联系。
