1用途

MCU-32型分布式自动测量单元适用于单台或多台组网自动采集振弦式传感器的测量数据，能适应工程现场气候环境下正常工作，并具有防水、防雷、抗干扰等性能。自动测量单元有分布式网络化测量、测量数据存贮、自动间隔测量、计算机通讯、越限报警、测量数据管理、测量成果输出、附设读数仪人工比测等功能。

2主要技术参数及结构

2.1主要技术参数                     表1

注：频率模数＝HZ²×10^-3

2.2结构

2.2.1外形尺寸：40×30×20 Cm

2.2.2净重：6Kg。

2.2.3 MCU-32型分布式自动测量单元由下列几部分组成：

  a)测量单元机箱；

  b)内置UPS(后备电源)；

  c)测量单元主机；

  d)接线端座。

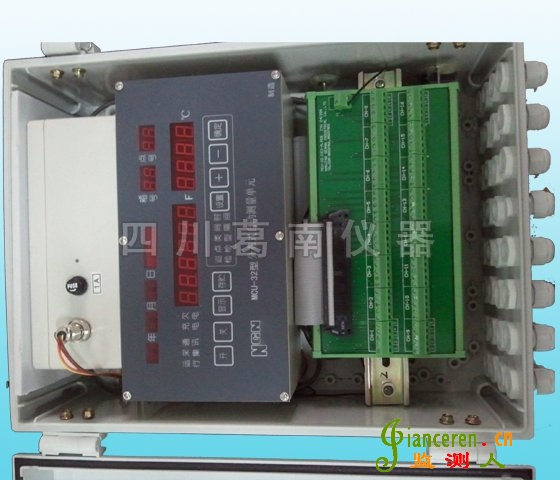

2.3面板配置

• 年/月/日数码管；2．箱号/点号数码管；3．运行/采集/通讯/充电/欠电指示灯；4．模数/温度数码管；5．开/关/显示/存贮键；6．巡检/点检/类型/间隔/时间指示灯；7．设置/+/-/确定键。

3.操作

3.1安装设定

按下面板上“开”键开启MCU-32型分布式自动测量单元，首先进行自检。自检通过后即进入测量状态，在此状态下测量单元显示的测量数据为频率模数值和温度值。测量任务完成后，按面板上“关”键，即可关闭测量单元的数码管显示屏。

测量单元显示屏左边6个为模数测量数据6位有效读数，最小有效读数为0.1F。显示屏右边的4个为温度测量数据4位有效读数，最小有效读数为0.1℃。

    对测量单元面板的设定或操作完成后，要即时关闭显示屏，以起到省电的作用。在开的状态下按显示键，显示屏关。再按一次，显示屏开启。

3.1.1日期、时间设定

    首先设定日期、时间，此功能可以在面板上操作，也可以通过计算机进行操作。按设置键，将指示灯移至时间上，用+/-键调整时间，每一项调整好后，按下确定键，自动进入下一项继续设定。

3.1.2点检

MCU-32型分布式自动测量单元附有读数仪的全部功能，在接线完成后可用点检功能进行逐点检测，用于检查传感器接入是否正确，此功能也可用于自动巡检与人工比测。

按设置键，将指示灯移至点检上，按下确定键，用+/-键逐点对接入的传感器进行检测。

3.1.3选择激励类型

MCU-32型分布式自动测量单元为5V扫频激励工作方式，扫频激励范围为400～4500Hz 。测量时应选择适合传感器的激励类型，这样会使传感器的测值更稳定。在工地现场干扰源较多或传感器测值出现不稳、测读困难时，应根据传感器特性正确设定激励类型，否则会影响测值的准确性。测量单元提供了三种激励类型方式，三种方式的激励能量虽不一样，但测出的读数值应一样。0. 用于通频段，1. 用于低频段(～2200 Hz)，2. 用于高频段(2200～Hz)。

    按设置键，将指示灯移至类型上，按下确定键，用+/-键选择接入的传感器号。再按设置键，显示屏在箱号上显示当前箱号，当前点号，在温度显示屏段显示选择激励类型，用+/-键选择。完成设定后按存贮键，存贮当前设定。选择激励类型设置可以通过计算机进行操作。

3.2巡检

     MCU-32型分布式自动测量单元的巡检功能分为，在线监测和离线监测。

3.2.1在线监测

MCU-32型分布式自动测量单元在线监测即为与计算机连线时的测量状态，此时所有的状态命令均由计算机发出。菜单选项有：实时数据采集、定时数据采集，实时数据采集功能有：单次巡检、连续巡检菜单，其控制命令在计算机上按菜单提示进行操作。

3.2.2离线监测

MCU-32型分布式自动测量单元离线监测功能即为不与计算机连线时的测量状态，其功能为设定定时巡检的开始时间及时间间隔，测量单元将在设定的时间时测量并存贮数据，计算机定时去读取测量单元存贮器内的测量数据。操作命令在计算机上按菜单提示进行。

3.3数据管理

   MCU-32型分布式自动测量单元有对测量数据进行管理的功能，其菜单功能有：数据浏览、数据修改、数据导出。数据浏览是将已存入计算机的数据调出在计算机上浏览，可调出浏览全部或某一支仪器的测量值。数据修改是将已存入计算机的数据进行修改，删除无用或跳变的测量数据。数据导出功能为用户提供了更多整编数据的方式，将已存入计算机的测量数据导出测量单元软件界面，进入WINDOWS数据库界面。操作命令在计算机上按菜单提示进行。

3.4监测成果

    MCU-32型分布式自动测量单元有对测量数据进行成果化输出的功能，其菜单功能有：数据报表、绘制图线。数据报表是将已存入计算机的数据以报表格式浏览并打印输出，绘制图线是将已存入计算机的数据以图线形式浏览并打印输出。操作命令在计算机上按菜单提示进行。

3.5系统设置

MCU-32型分布式自动测量单元在进行测量前应先对系统进行设置，其菜单功能有：MCU设置、传感器设置、通讯设置、密码设置。MCU设置是将测量系统中所有测量单元进行编号预置状态，如设置某个编号测量单元的开启通道数及工作状态。传感器设置是将所有接入测量单元传感器的参数预置入计算机中，自动测量单元软件中涵盖了所传感器的计算公式，只要在第一次将传感器的参数及越限报警值录入进计算机，后面所有采集进来的数据显示在计算机上、数据报表中、绘制图线中都将是计算后的物理量并越限报警。通讯设置是设置自动测量单元与计算机之间的通讯端口，设置后可立刻连接测试。密码设置是设置自动测量单元的开启密码，此功能可有效保护自动测量单元的原始设置及采集数据的安全。操作命令在计算机上按菜单提示进行。

3.6通讯

    MCU-32型分布式自动测量单元出厂基本配置为RS485通讯方式，客户可以根据需要选择其它通讯方式：RS485传输(远距离加中继),光缆传输，电话网络传输，数传电台传输(距离另定),公共移动网传输(GPRS/CDMA)等。

3.7分布式组网测量

     MCU-32型分布式自动测量单元测量方式为分布式网络化测量，即可单台进行测量，也可多台组网进行测量。其中有任何一台出现故障不影响其它测量单元的正常工作，计算机可以随时对任何一台测量单元发送命令，同时一条通讯线就可以将若干台测量单元连接在一起。

3.8其它

  a)自动测量单元内置有后备电源，电池为充电电池，充电一次可连续工作14小时(数码管显示关闭)。当电池电压不足时，面板上的欠电指示红灯会点亮提示，此时应及时充电。充电时间一般为14～18小时，当电充足时，面板上的绿色指示灯会熄灭。(电池为后备电源，正常情况应用市电源进行工作)

  b) 自动测量单元接线端座连接传感器时，应按颜色对应接入红(R)、黑(B)、绿(G)、白(W)、地(S)。接线头一定要束紧不能有毛头，防止线头之间相互短路，最后要将接线端子上的紧定螺钉拧紧。

4.使用及保管

    自动测量单元为精密测量仪器，在使用中不得用力按压面板薄膜按键，防止硬物创击面板。自动测量单元应保管在干燥、通风的房间内，温度应在+10～+30℃。运输中自动测量单元的四周应加垫防震物，不得抛摔。

5.维护

    自动测量单元适用于工程野外环境，但仍应遵循一些基本维护方法使其达到最佳的使用状态。下面是一些可能出现的故障及排除方法：

5.1测量单元不能正常起动

自动测量单元充电14～18小时后，仍不能起动。打开保险丝座，更换保险丝。

5.2充电后电池工作时间太短

    自动测量单元的充电电池坏了，更换新的充电电池。

5.3测量单元不显示

    自动测量单元测不出读数，先检查接线端座连接传感器是否正常，如果正常；再用万用表检查振弦传感器，其电阻值应在250～500Ω之间。如果振弦传感器电阻正常，用另一支振弦传感器测读，倘若仍不能工作，请向厂家询问，或送回厂家进行修理。

5.4测量单元测值不稳

    选择了不正确的激励类型，根据传感器特性选择合适的设置。激励类型选择不正确，会导致测量读数不稳。再有测量单元工作电压偏低，也会导致测量读数不稳，此时应对测量单元进行充电或用市电。

6技术指标

扫频激励范围：400～4500Hz

时基精度：0.01%F.S

存贮容量：4×32K

存贮数据：32×400条

测频率分辩率：0.1 Hz

测模数分辩率：0.1 F

测温范围：-30℃～+70℃

测温精度：±0.3℃

测温分辩率：0.1℃

工作环境：-30℃～+60℃

测量通道数：64路

接入传感器：32支

组网数量：64台

单台巡测，30秒

通讯方式：RS485

波特率：2400bps

显示屏：数码管

工作电源：220V市电

后备电源：6V/4AH电池

工作电流：≈200mA

电池工作时间：≈12～14小时

电池充电时间：≈14～18小时。
